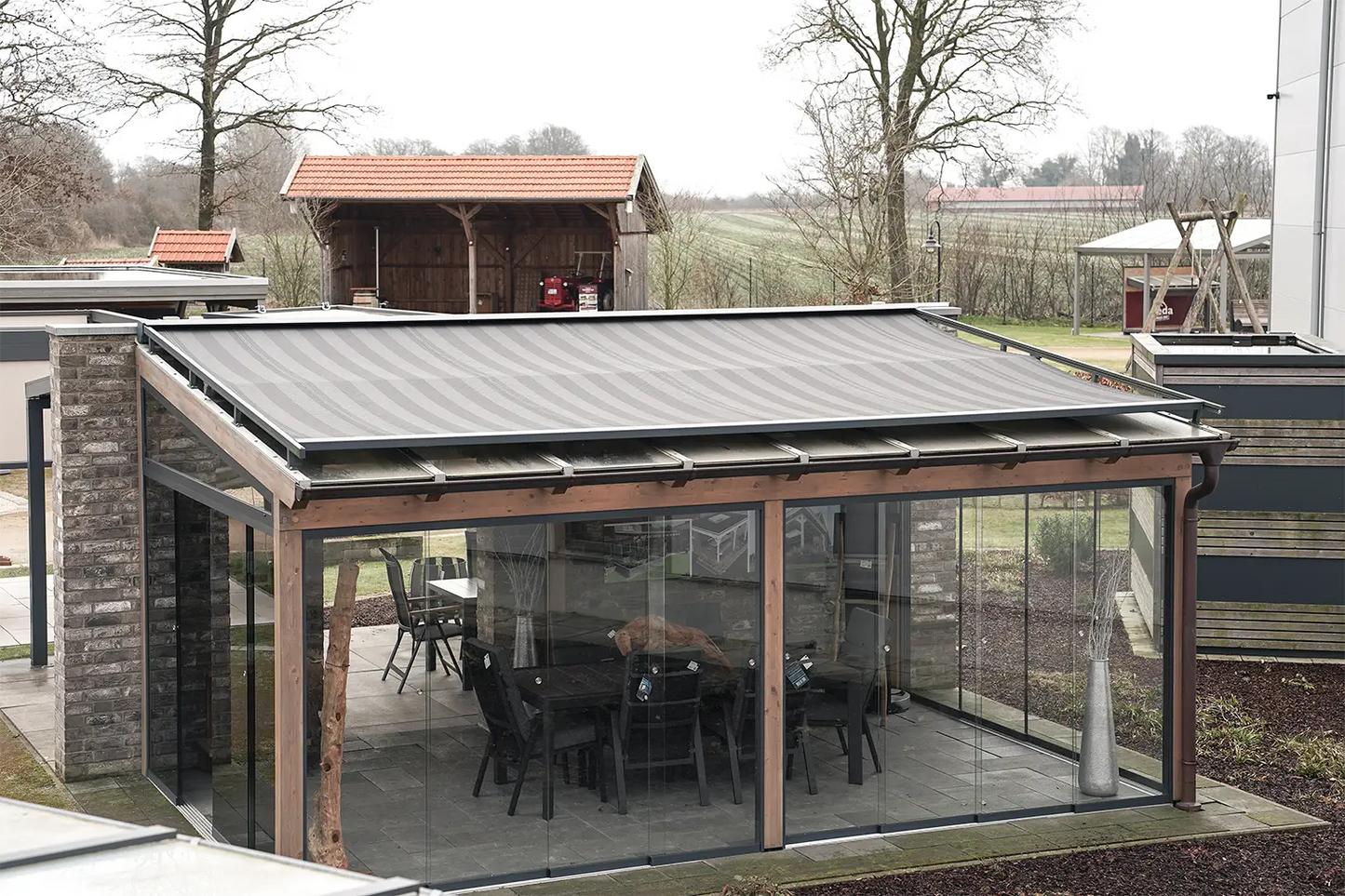

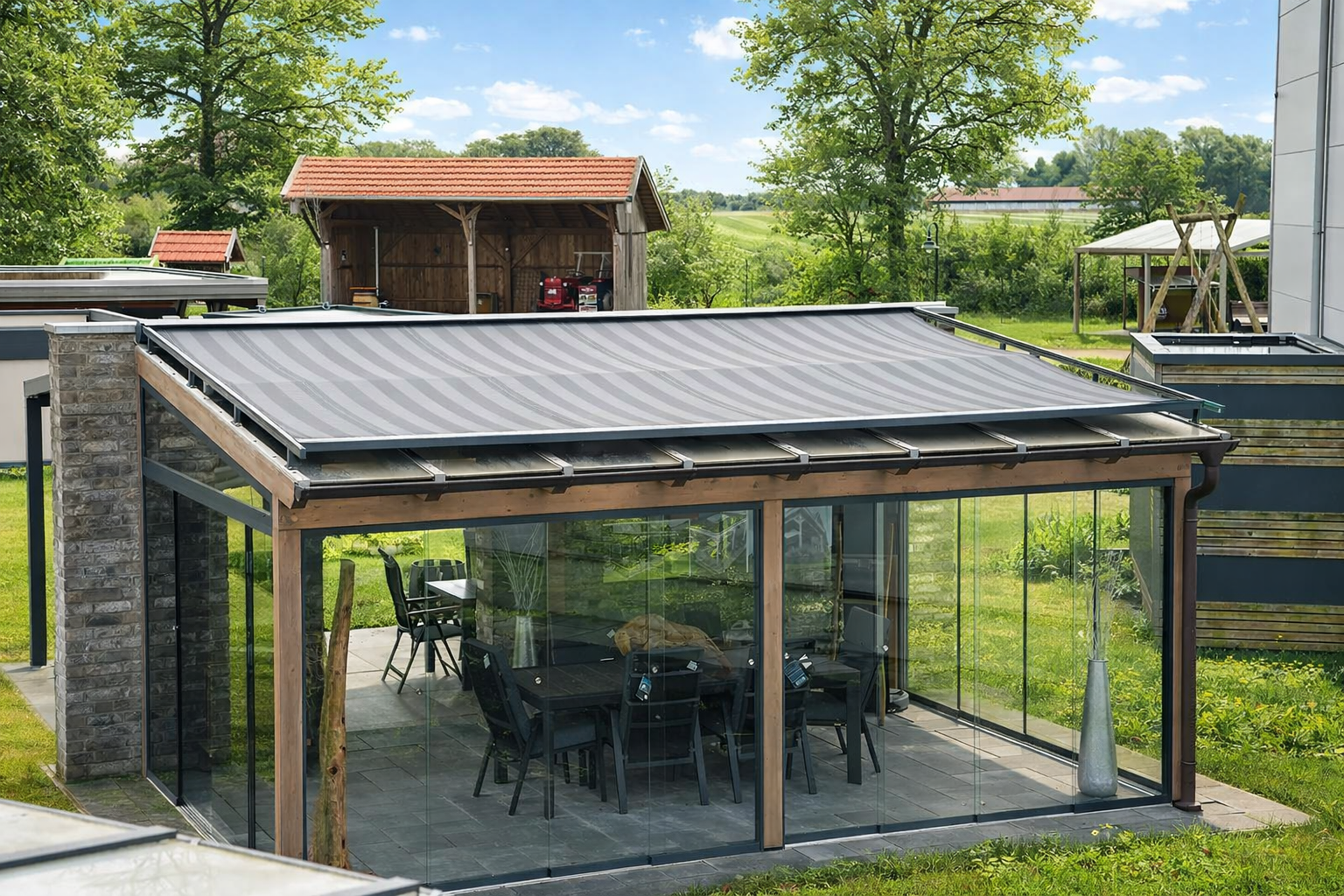

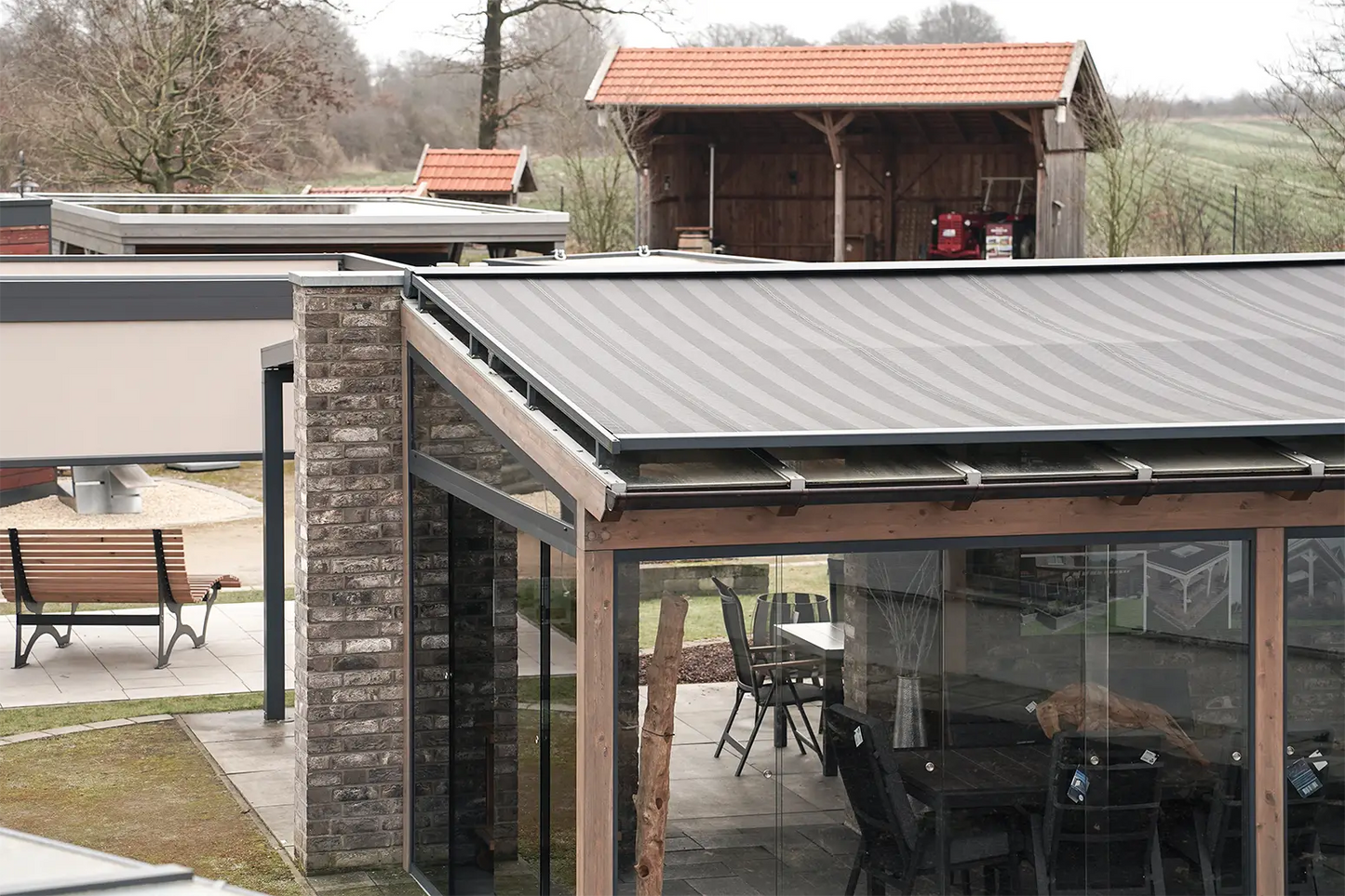

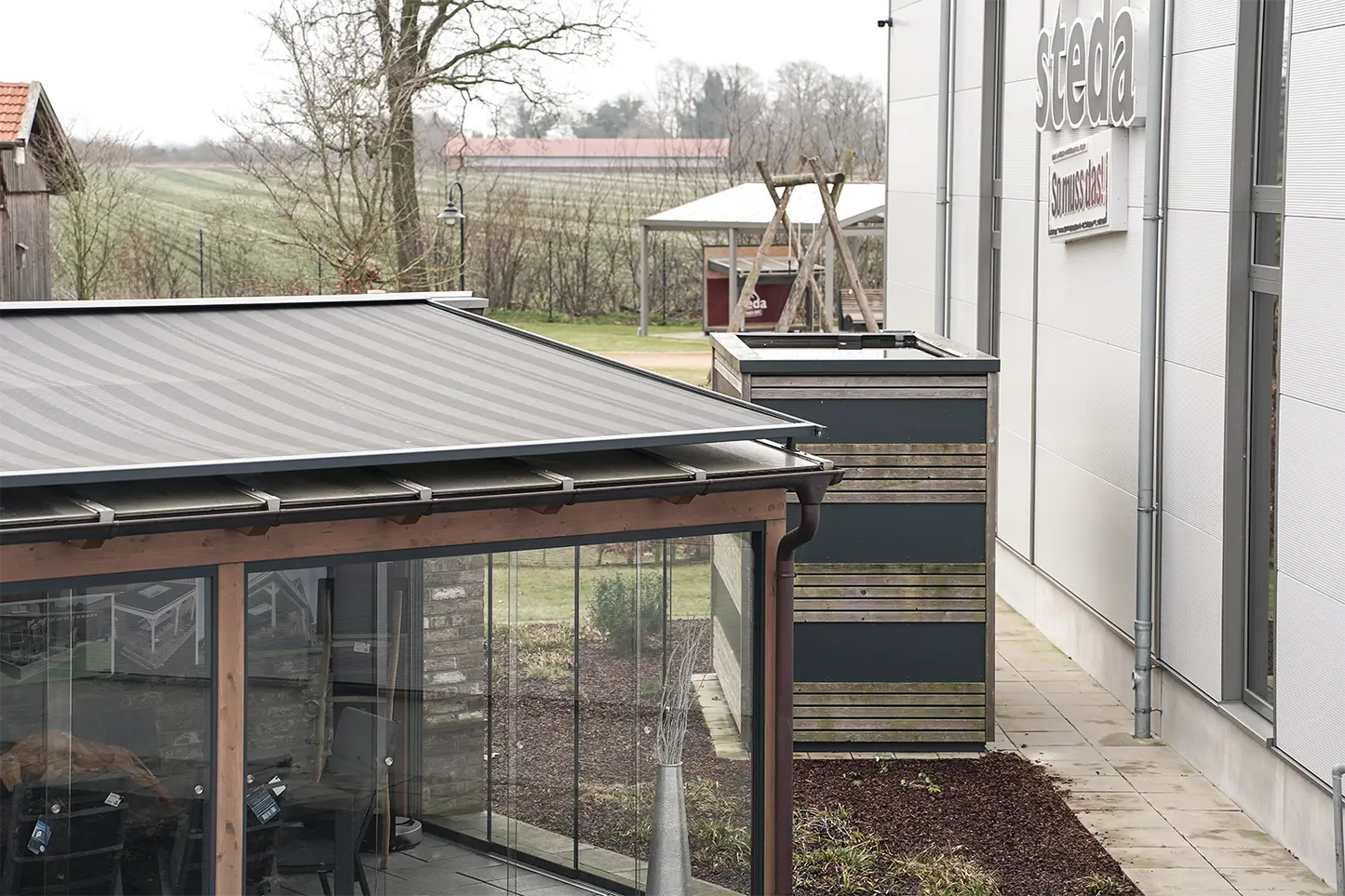

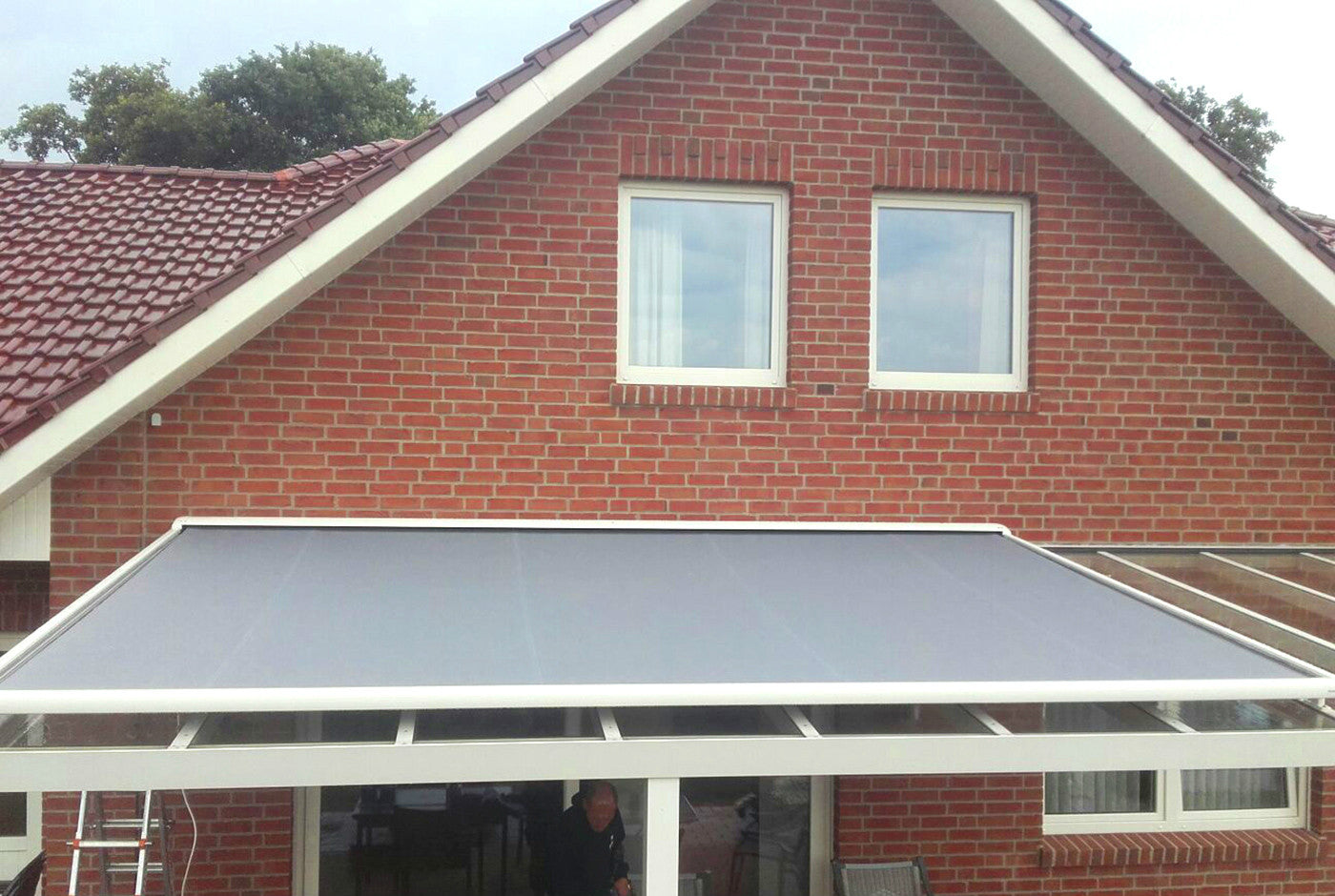

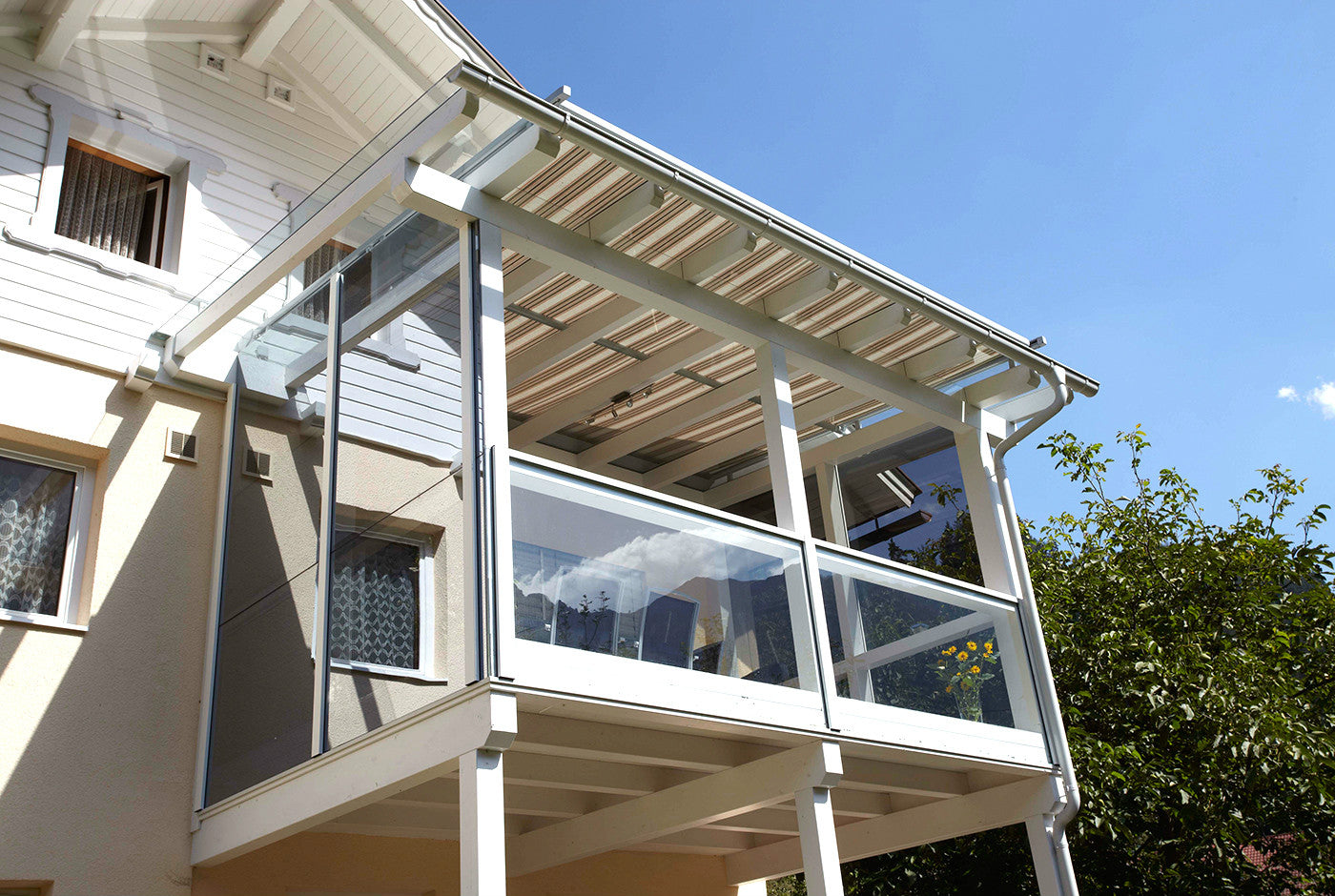

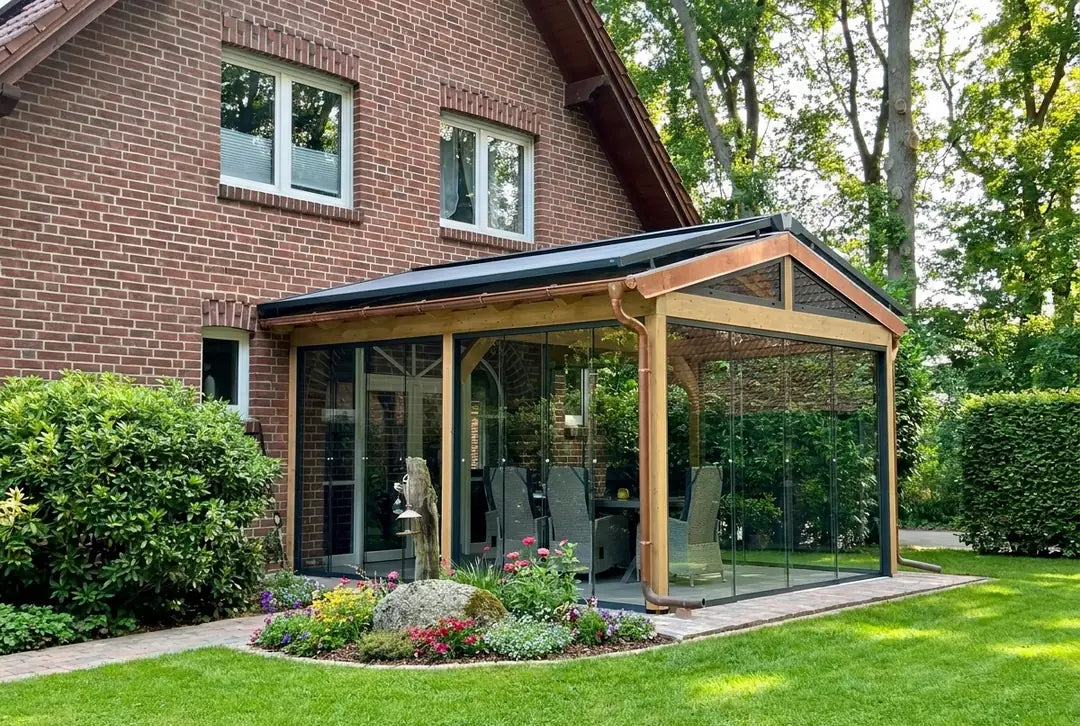

Sobald die Sonneneinstrahlung intensiver wird, entwickeln sich unter dem Terrassendach oder Wintergarten nahezu subtropische Temperaturen. Außen angebrachte Aufdachmarkisen bieten hier einen besonders guten Schutz, da die Hitze bereits über dem Glasdach abgefangen wird.
Mit der Aufdachmarkise bieten wir die optimale Lösung für Terrassendächer und Wintergärten. Unsere Aufdachmarkisen zeichnen sich durch präzise und erstklassige Verarbeitung bis ins Detail aus. Eine langlebige Funktionssicherheit wird durch Stabilität und einem io-Sompfy Motor gewährleistet. Ein optimaler Schutz für das Markisentuch, durch den kompakten und formschönen Markisenkasten, rundet das Gesamtpaket ab.
Optisch glänzt die Markise durch hochwertiges Design und ist so ein exklusives Gestaltungselement. Durch die robuste Konstruktion eignet sich die Aufdachmarkise besonders für große Dächer und unterscheidet sich hierbei zu Konkurrenzprodukten.
Damit deine Markise perfekt zu deinem Terrassendach passt, fragen wir noch einige Angaben zu deinem Terrassendach ab.
Dies machen wir mit unseren Markisenformularen. Dabei unterscheiden wir zwischen Einteiligen und Zweiteiligen Anlagen.
Des Weiteren kannst du hier auch noch einige Ausstattungen zu deiner Markise wählen.
Die Formulare findest du hier:
| Markisentyp | Unterdachmarkise |
| Anwendungsbereich | Außen |
| Bewegungsrichtung | Horizontal |
| Maximale Breite | zweteilig bis 10.000 mm |
| Maximaler Ausfall | bis 5.000 mm |
| Beschattungsfläche | 45 m² |
| Markisenkasten | stranggepresstes Aluminium |
| Führungsschienen | stranggepresstes Aluminium |
| Tuchmaterial | gewebter Acryl-Stoff, Gewicht von ca. 300 g/m² |
| Tuchwelle | sendzimirverzinktes Stahl-Nutrohr mit den Abmessungen 85 x 1 mm. Ab einer Anlagenbreite von 5.000 mm wird das Nutrohr mit den Abmessungen 85 x 1,25 mm verwendet |
| Ausfallprofil | Aluminium-Strangpressprofil, Wandstärke: bis zu 3,0 mm |
| Antrieb | 1x Rohrmotor (230 V / 50 Hz) |
| Tuchführung | Zip |
Formulare
Montageanleitung:
Antrieb: Rohrmotor (230 V / 50 Hz) eingeschoben in die Tuchwelle, ausgestattet mit elektronischen Endschaltern zur exakten Positionierung des Ausfallprofils in der oberen bzw. unteren Endlage, temperaturabhängiger Überlastungsschutz, integrierte Motorbremse, VDE- und TÜV-geprüft, Leistung angepasst an Anforderungen des Einsatzes.
Antrieb zweiteilige Markise: zwei Motoren, sodass beide Markisenfelder seperat gesteuert werden können. Die beiden Motoren sitzen mittig/innen, d.h. es braucht nur ein Stromkabel verlegt werden. Die Befestigung der zweiteiligen Markise erfolgt mittels Doppelführungsschiene ebenfalls mittig unter dem Sparren.
Spannsystem: Federspannung in eingefahrenem Zustand: 7-10 kg Federwerk. Federspannung in ausgefahrenem Zustand: ca. 20 kg je Federwerk. Damit ermöglicht das Spannsystem ein optimales Aufrollen des Markisentuches und vermindert das Überdehnen der Tuchnähte und Seitensäume.
Tuchstützdraht: Bei großen Markisen wird ein zusätzlicher Tuchstützdraht aus Edelstahl benötigt. Dazu wird an beiden seitlichen Enden der Markise ein Montagewinkel unter das Glasdach geschraubt. An beiden Montagewinkeln ist jeweils ein Drahtspanner (höheneinstellbar) angeschraubt, mit der Tuchstützdraht gespannt werden kann.
Lauf- und Umlenkrollen: Die Laufrollen bestehen aus gleitfähigem Kunststoff. Als Umlenkrollen dienen leicht laufende Bundbuchsen. Diese sind auf stabilen Edelstahlbolzen gelagert. In Verbindung mit dem textilen Zugband führt dies zu einem geräuscharmen Betrieb der Markise.
Montagekonsolen: Die Montage des Markisenkastens erfolgt mittels Montagekonsolen aus Aluminium-Strangpressprofilen. So ist der Kasten nach dem Einhängen drehbar gelagert.
