Produktbeschreibung

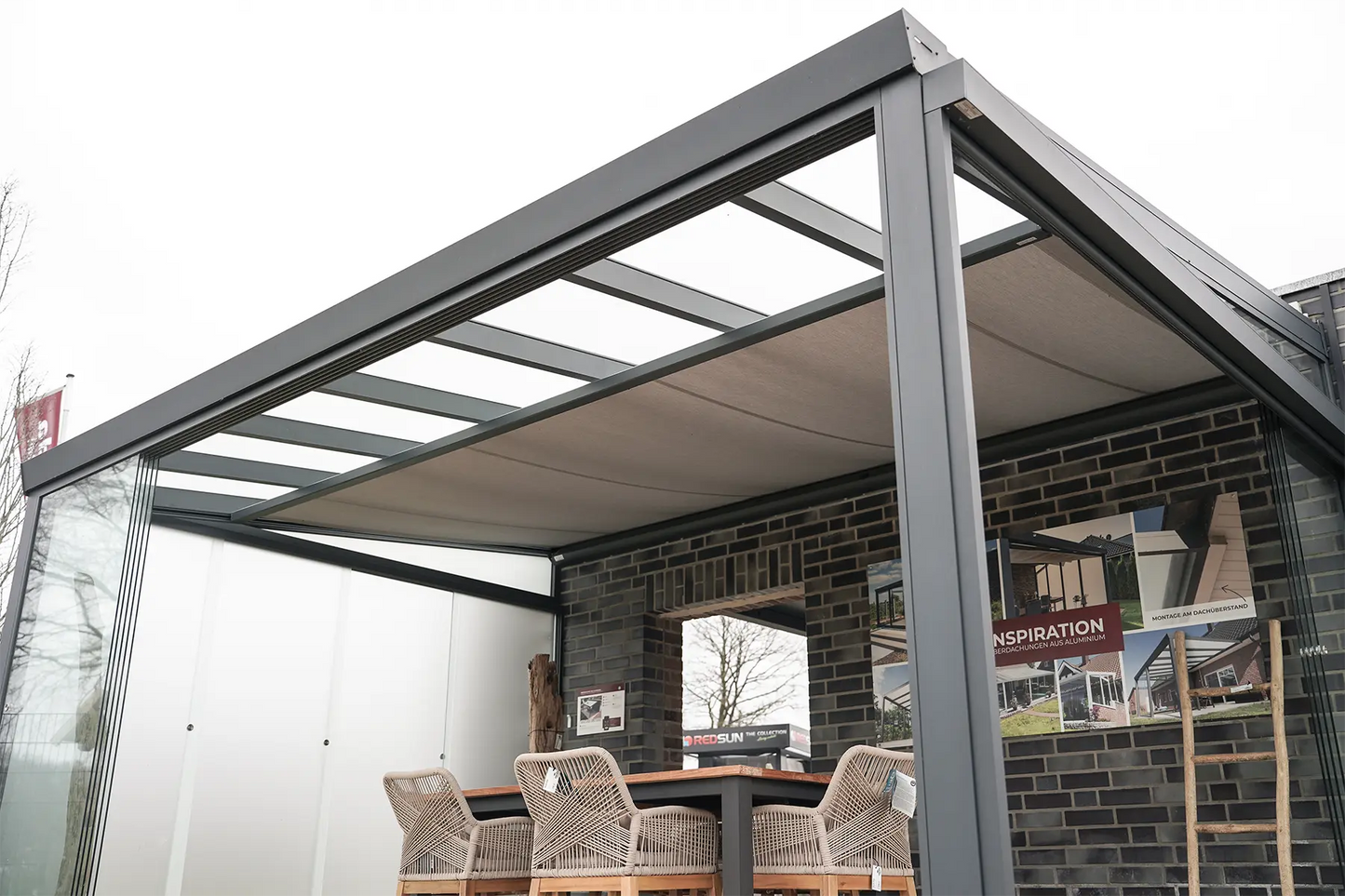

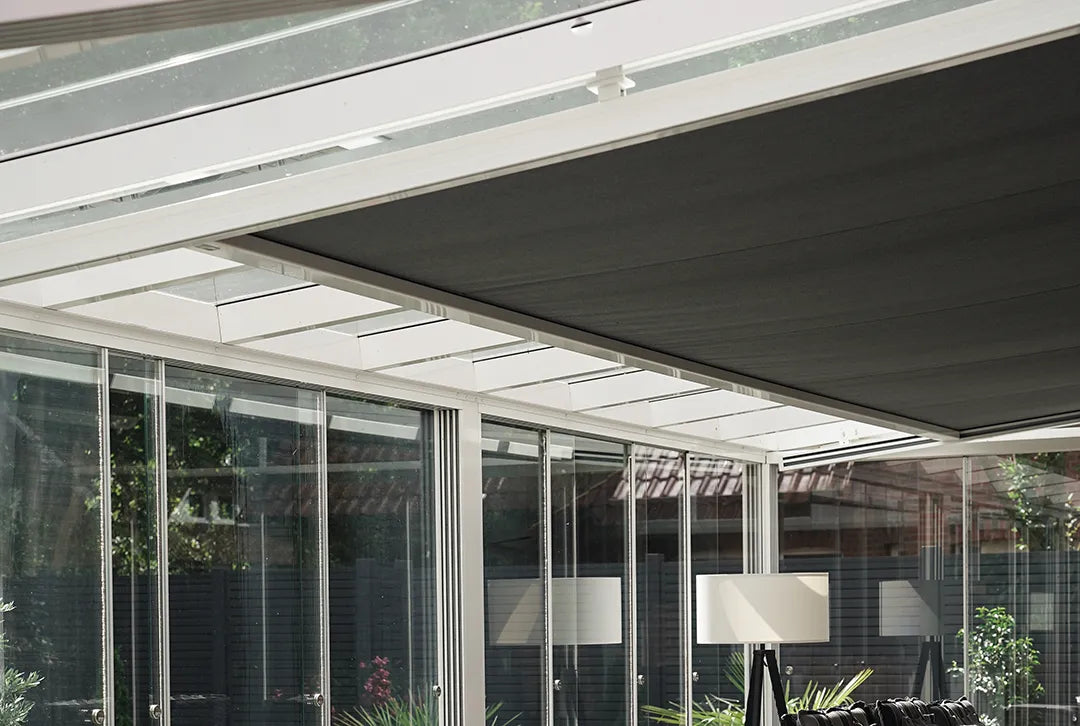

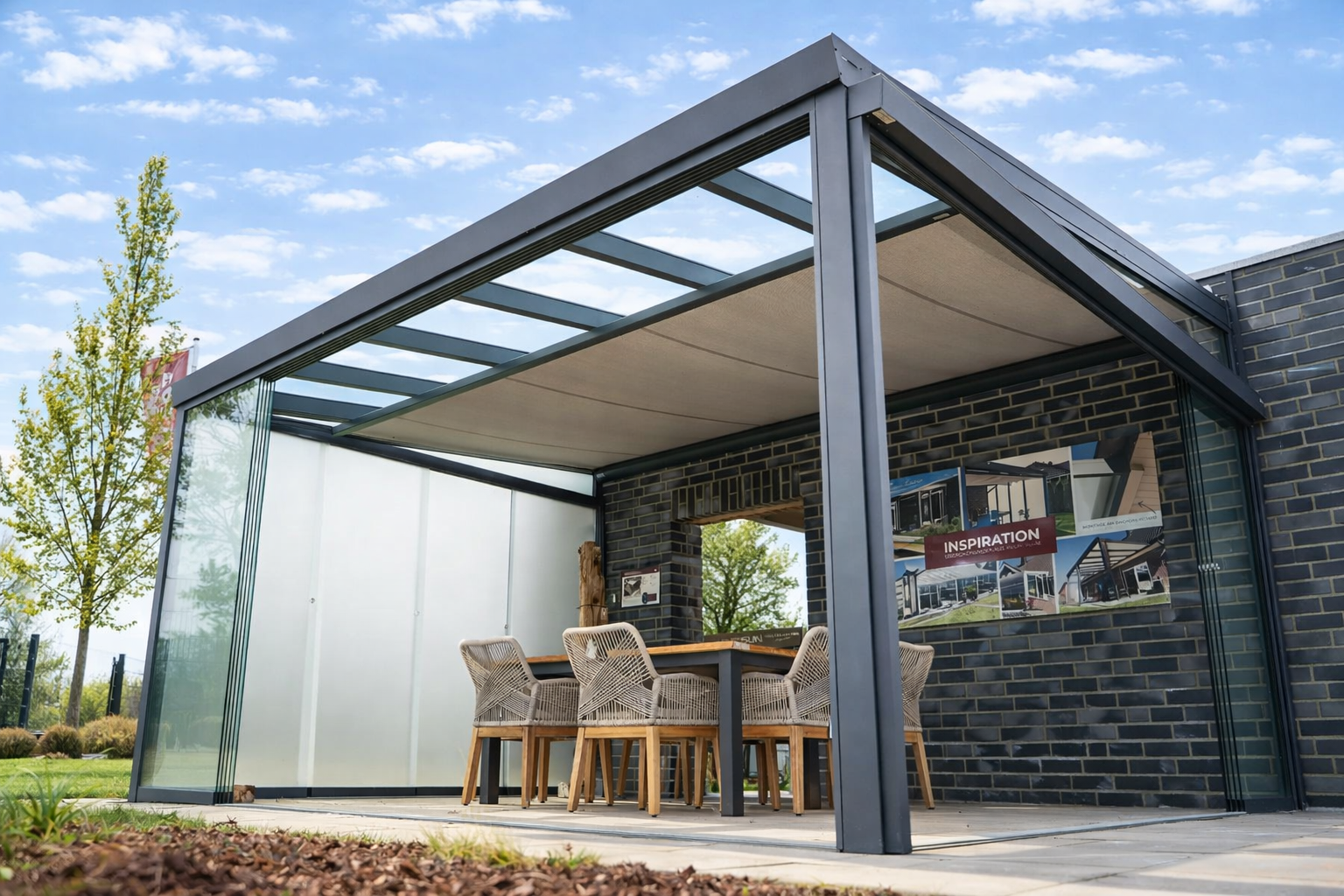

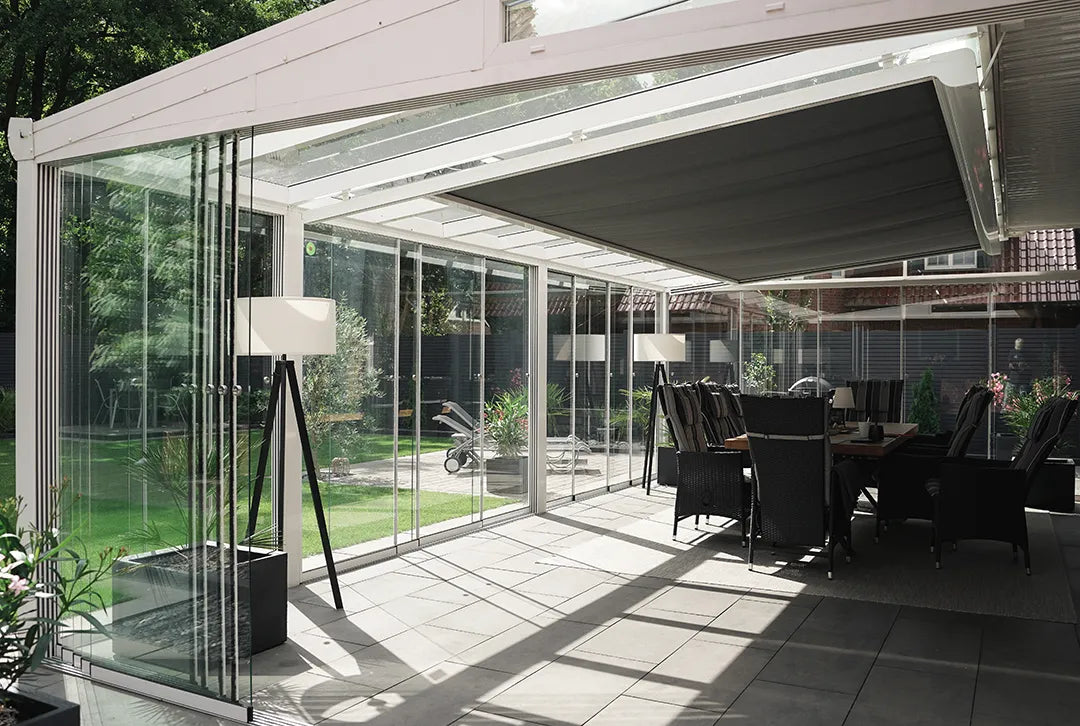

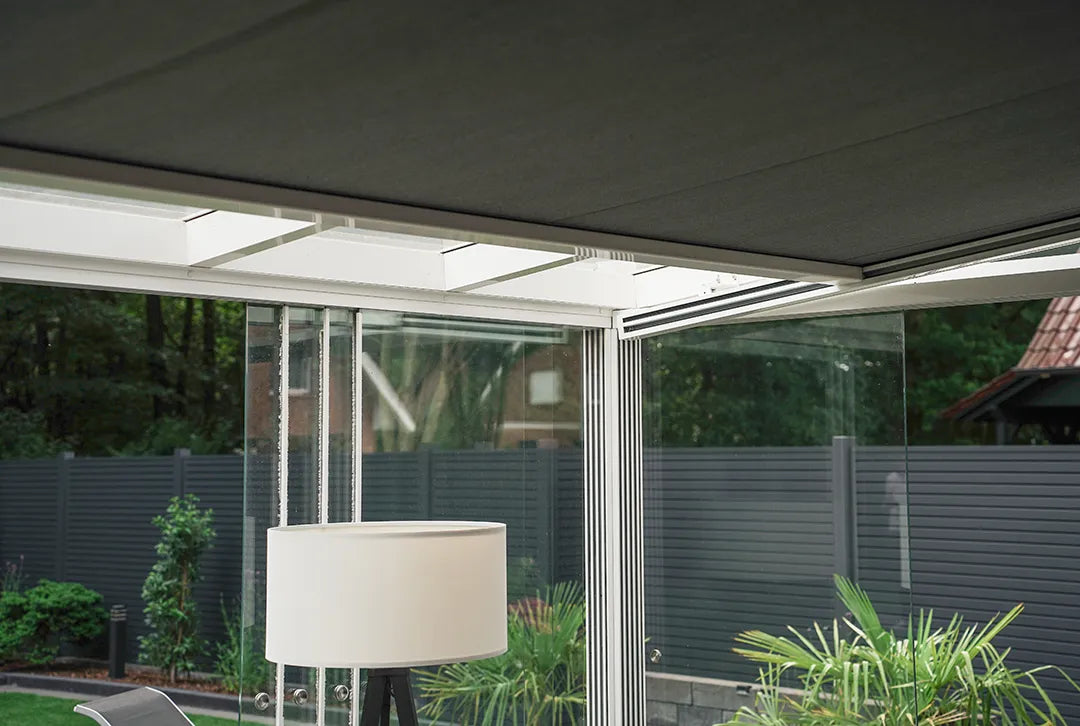

Die steda Unterdachmarkise schützt dich direkt unter dem Glasdach vor Sonnenstrahlen und Blendung und das, ohne die Raumhöhe unter der Überdachung zu beeinträchtigen. Anders als eine Aufdachmarkise wird sie von innen unter dem Dach montiert, was das Tuch zuverlässig vor Wind, Regen und UV-Strahlung schützt. Das verlängert die Lebensdauer des Tuchs erheblich und macht die Unterdachmarkise zur wartungsarmen Dauerlösung für jeden Terrassenbereich.
Angetrieben wird das System von einem Somfy Rohrmotor (230 V / 50 Hz) mit elektronischen Endschaltern, integrierter Motorbremse und temperaturabhängigem Überlastungsschutz – VDE- und TÜV-geprüft. Die Bedienung ist denkbar einfach: per Wandschalter oder optional per Funkfernbedienung. Für große Dachflächen bis 10.000 mm Breite steht eine zweiteilige Variante mit zwei separat steuerbaren Motoren zur Verfügung – dabei liegt das gemeinsame Stromkabel mittig und muss nur einmal verlegt werden.
Optional ist das System mit einer ZIP-Tuchführung ausrüstbar: Die seitlichen Reißverschluss-Schienen halten das Tuch auch bei Wind straff und sicher in der Führung – deutlich stabiler als bei konventionellen Unterdachmarkisen ohne ZIP-System. Markisenkasten, Führungsschienen und Ausfallprofil bestehen aus stranggepresstem Aluminium, das Tuch aus robustem Acryl-Gewebe mit ca. 300 g/m².
Die Unterdachmarkise wird als Maßanfertigung produziert und passt damit exakt zu deiner Terrassenüberdachung. Über unsere Konfigurationsformulare – separat für einteilige und zweiteilige Anlagen gibst du alle relevanten Maße und Ausstattungsoptionen ein.
Die Formulare findest du hier:
Technische Details
Markisentyp | Unterdachmarkise |
Anwendungsbereich | Außen (unterhalb des Daches) |
Bewegungsrichtung | Horizontal |
Maximale Breite | einteilig bis 5.000 mm, zweiteilig bis 10.000 mm |
Maximaler Ausfall | bis 4.500 mm |
Beschattungsfläche | bis 45 m² |
Markisenkasten | stranggepresstes Aluminium |
Führungsschienen | stranggepresstes Aluminium |
Tuchmaterial | gewebter Acryl-Stoff, Gewicht von ca. 300 g/m² |
Tuchwelle | sendzimirverzinktes Stahl-Nutrohr mit den Abmessungen 85 x 1 mm. Ab einer Anlagenbreite von 5.000 mm wird das Nutrohr mit den Abmessungen 85 x 1,25 mm verwendet |
Ausfallprofil | Aluminium-Strangpressprofil, Wandstärke: bis zu 3,0 mm |
Antrieb | 1x Rohrmotor (230 V / 50 Hz) |
Tuchführung | optionale ZIP Tuchführung |
Lieferung & Montage
Die Unterdachmarkise wird als Maßanfertigung individuell nach deinen Angaben gefertigt und per Spedition geliefert. Im Lieferumfang enthalten sind alle notwendigen Bauteile zur Montage, inklusive Montagekonsolen aus Aluminium-Strangpressprofil.
Formulare:
So einfach montierst du eine Unterglasmarkise:
- Montageanleitung exklusive ZIP einteilig
- Montageanleitung inklusive ZIP einteilig
- Montageanleitung exklusive ZIP zweiteilig
- Montageanleitung inklusive ZIP zweiteilig
Antrieb: Rohrmotor (230 V / 50 Hz) eingeschoben in die Tuchwelle, ausgestattet mit elektronischen Endschaltern zur exakten Positionierung des Ausfallprofils in der oberen bzw. unteren Endlage, temperaturabhängiger Überlastungsschutz, integrierte Motorbremse, VDE- und TÜV-geprüft, Leistung angepasst an Anforderungen des Einsatzes. Für den Betrieb mit E-Motor ist ein mindestens 4-adriges Kabel an der Einbaustelle erforderlich. Bei Funkmotoren genügt ein 3-adriges Kabel. Ob deine vorhandene Elektroinstallation die Anforderungen erfüllt, muss vor der Bestellung mit einem zugelassenen Elektriker geklärt werden. steda übernimmt keine Beratung oder Haftung für elektrische Installationen vor Ort.
Antrieb zweiteilige Markise: zwei Motoren, sodass beide Markisenfelder seperat gesteuert werden können. Die beiden Motoren sitzen mittig/innen, d.h. es braucht nur ein Stromkabel verlegt werden. Die Befestigung der zweiteiligen Markise erfolgt mittels Doppelführungsschiene ebenfalls mittig unter dem Sparren.
Spannsystem: Federspannung in eingefahrenem Zustand: 7-10 kg Federwerk. Federspannung in ausgefahrenem Zustand: ca. 20 kg je Federwerk. Damit ermöglicht das Spannsystem ein optimales Aufrollen des Markisentuches und vermindert das Überdehnen der Tuchnähte und Seitensäume.
Tuchstützdraht: Bei großen Markisen wird ein zusätzlicher Tuchstützdraht aus Edelstahl benötigt. Dazu wird an beiden seitlichen Enden der Markise ein Montagewinkel unter das Glasdach geschraubt. An beiden Montagewinkeln ist jeweils ein Drahtspanner (höheneinstellbar) angeschraubt, mit der Tuchstützdraht gespannt werden kann.
Lauf- und Umlenkrollen: Die Laufrollen bestehen aus gleitfähigem Kunststoff. Als Umlenkrollen dienen leicht laufende Bundbuchsen. Diese sind auf stabilen Edelstahlbolzen gelagert. In Verbindung mit dem textilen Zugband führt dies zu einem geräuscharmen Betrieb der Markise.
Montagekonsolen: Die Montage des Markisenkastens erfolgt mittels Montagekonsolen aus Aluminium-Strangpressprofilen. So ist der Kasten nach dem Einhängen drehbar gelagert.
Verkaufsberater
Die Unterdachmarkise ist besonders dann die bessere Wahl, wenn dein Garten viele Bäume, Sträucher oder Büsche hat. Laub, Blütenstaub und Harz setzen sich mit der Zeit auf Markisentüchern ab, bei einer Aufdachmarkise landet das alles direkt auf dem Tuch. Die Unterdachmarkise hängt geschützt unter dem Glasdach und bleibt von all dem verschont. Das bedeutet weniger Reinigungsaufwand und eine längere Lebensdauer des Tuchs.
Vor dem Kauf lohnt sich ein kurzer Blick auf die Einbausituation: Passt der Markisenkasten mit ausreichend Abstand unter das Dach? In den meisten Fällen ist das kein Problem, aber gut wenn man es vorab weiß. Da die Markise als Maßanfertigung produziert wird, sollte das Bestellformular mit sorgfältig gemessenen Maßen ausgefüllt werden – Änderungen nach der Bestellung sind nicht mehr möglich.
Für den Motor braucht es einen Stromanschluss in der Nähe der Einbaustelle. Das ist bei den meisten Terrassen bereits vorhanden oder lässt sich einfach nachrüsten. Wer sich dabei nicht sicher ist, kann das vorab kurz mit einem Elektriker abklären – das ist in der Regel eine schnelle Sache. Und noch ein wichtiger Punkt: Die Markise schützt vor Sonne und Blendung – nicht vor Regen. Das ist Aufgabe des Glasdachs.
