Freitragendes Vordachsystem inkl. Blende & Spezialschlüssel

Normaler Preis 1.479,00 € inkl. MwSt.

  • Keine Zugstangen erforderlich
  • Einfache Montage
  • 17,52 mm VSG aus TVG
- +

Allgemein
Avantgardistisches Design und ein hohes Maß an Sicherheit zeichnen dieses hochwertige Vordach aus. Mit diesem Vordachsystem inkl. neuer AbZ ist es möglich, theoretisch unendlich viele Glasscheiben einseitig an der Wand zu befestigen, ohne eine weitere Befestigung im vorderen Bereich zu benötigen. Die Glasscheibe wird mittels einer Wandhalterung – ohne Zugstangen – am Untergrund befestigt. Die Wandhalterung, bestehend aus einem Aluminiumprofil, tritt dezent in den Hintergrund.

Facts
Keine Zugstangen erforderlich
Einfache Montage und verdeckte Befestigung
Glasbreite bis 3000 mm
17,52 mm VSG aus TVG mit SentryGlas®-Zwischenlage
Ausladung: 1100 mm
Bis zu 3,98 kN/m2 Last
Mehrere Wandprofile können in Reihe montiert werden
Keine Randausschnitte im Glas erforderlich
Nur die untere Glasscheibe im Verbund benötigt Glasbohrungen für die Fixierelemente (keine Gefahr von Bohrungsversatz im Verbund)

Set-Inhalt:
1x Wandprofil
1x oberes Verglasungsprofil
1x Auflageprofil
1x Kantenschutzprofil
2x Klebeband links/rechts
2x Endkappe inkl. Schrauben links/rechts
1x Abdeckblech
3-4x Druckstempel
2x Fixierelement mit Glassicherung



Befestigungszubehör:
1970- 1VA (Ankerstange)
1510- 11VA (Verbindungsstift)
1980 (Siebhülse)
1024520CTP (10 l) [Montage- und Gleitmittel]

Wichtig:

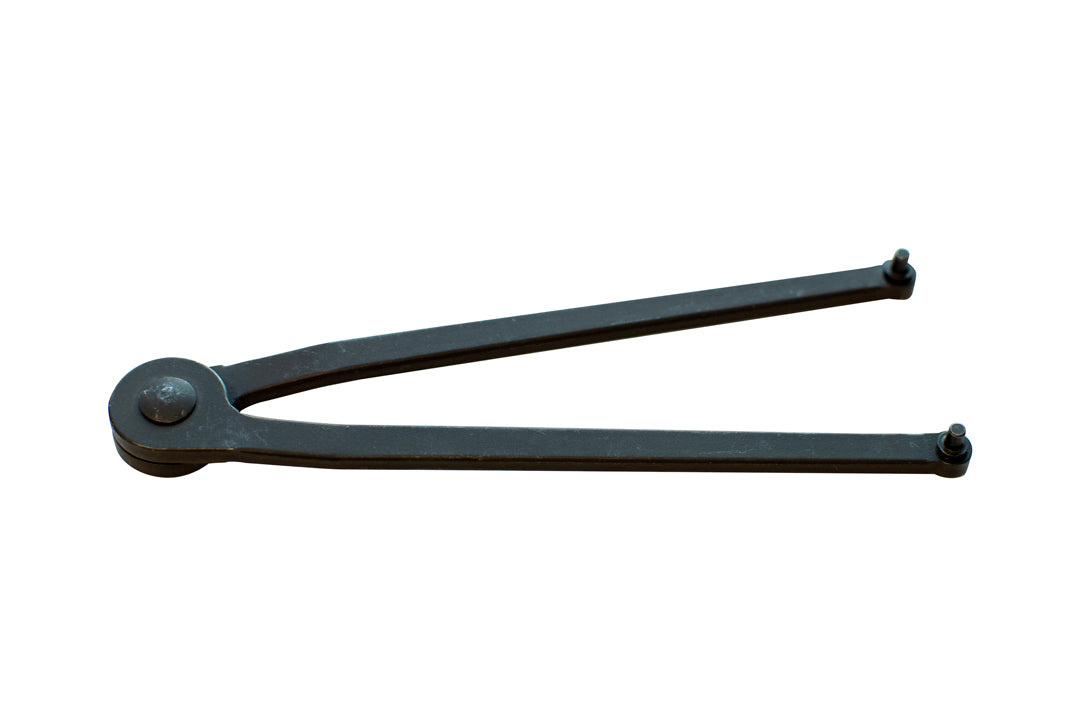

Zur Montage des freitragenden System wird zusätzlich ein Stirnlochschlüssel benötigt. Der Spezialschlüssel ist automatisch mit in deiner bestellung enthalten.

Glasdicke Befesti-
gungsbohrung
Ausladung Glasbreite Breite
17,52 mm 7x 1100 mm 1398 mm 1407 mm
17,52 mm 8x 1100 mm 1598 mm 1607 mm
17,52 mm 9x 1100 mm 1798 mm 1807 mm
17,52 mm 10x 1100 mm 1998 mm 2007 mm
17,52 mm 12x 1100 mm 2398 mm 2407 mm



Hier gehts zur Broschüre
Hier kommst du zur Montageanleitung
